LW(WL)直立型管道排污泵产品概述:
LW(WL)直立型管道排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。LW立式无堵塞排污泵是引进国外先进技术,通过吸收、转化研制而成,各项性能指标均达到国家标准同类产品水平。由于采用独特的单(双)通道叶轮,排污能力强、能有效的通过泵口径的5倍纤维物与直径为泵口径50%的固体颗粒,动密封采用两组特殊材料的硬质合金机械密封装置,材质为铸铁和不锈钢。

LW(WL)直立型管道排污泵结构说明
LW(WL)直立型管道排污泵为单吸蜗壳式泵,泵内装有无堵塞防缠绕型单(双)大流道叶轮,具有很好的通过能力。
LW(WL)直立型管道排污泵具有两种结构形式,一是电机与泵直接同轴,二是采用联轴器联接,电机采用标准立式电机。其结构图如下,每种结构形式具有两种底座连接形式,一是进口水平吸入,具有转角功能,可根据使用要求,进出口安放成0°、90°、180°、270°,便于管路连接,二是进口轴向吸入,便于立式安装。

LW(WL)直立型管道排污泵产品特点
LW(WL)直立型管道排污泵机械密封采用新型磨檫副,并长期处入油室内运行;
整体结构紧凑、体积小、燥声小、节能效果显著,检修方便,方便用户更换
采用双叶片叶轮结构,大大提高了污物的通过能力
自动控制柜可以根据所需液化变化,自动控制泵的超动与停止,不需专人看管,使用极为方便;
可根据用户需要配备安装方式,它给安装、维修到来极大的方便,人可不必此为而进入污水坑;
能够在设计范围内使用,而保证电机不会过载;
LW(WL)直立型管道排污泵配上户外性电机,则无须建泵房,可直接安装与户外使用节省开支;

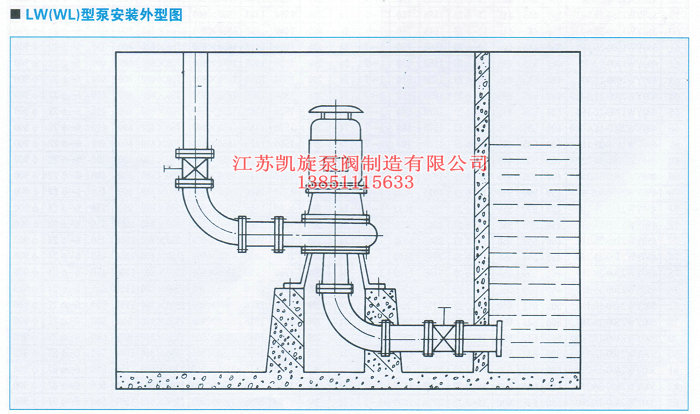

LW(WL)直立型管道排污泵安装图

LW(WL)直立型管道排污泵使用条件:
LW(WL)直立型管道排污泵产品在额定电压为380V,电源频率为50Hz时适用
介质温度不超过40摄氏度,介质密度≤1150kg/m3,PH值在5-9范围之间;
海拔高度不超过1000米;
输送介质年粘度不超1000CP;
产品材质主要为铸铁,不能用于强腐蚀性或含有强腐蚀性的介质中;

LW(WL)直立型管道排污泵结构图:

LW(WL)直立型管道排污泵型号意义
例如:100LW80-10-4.0P
100-排出口直径(mm)
LW-直立式排污泵
80-额定流量(m3/h)
10-额定扬程(m)
4.0-电机功率(kw)

P-材质为不锈钢


LW(WL)直立型管道排污泵凯旋车间产品实拍图



LW(WL)直立型管道排污泵性能参数表:


LW(WL)直立型管道排污泵安装方式简易图:
